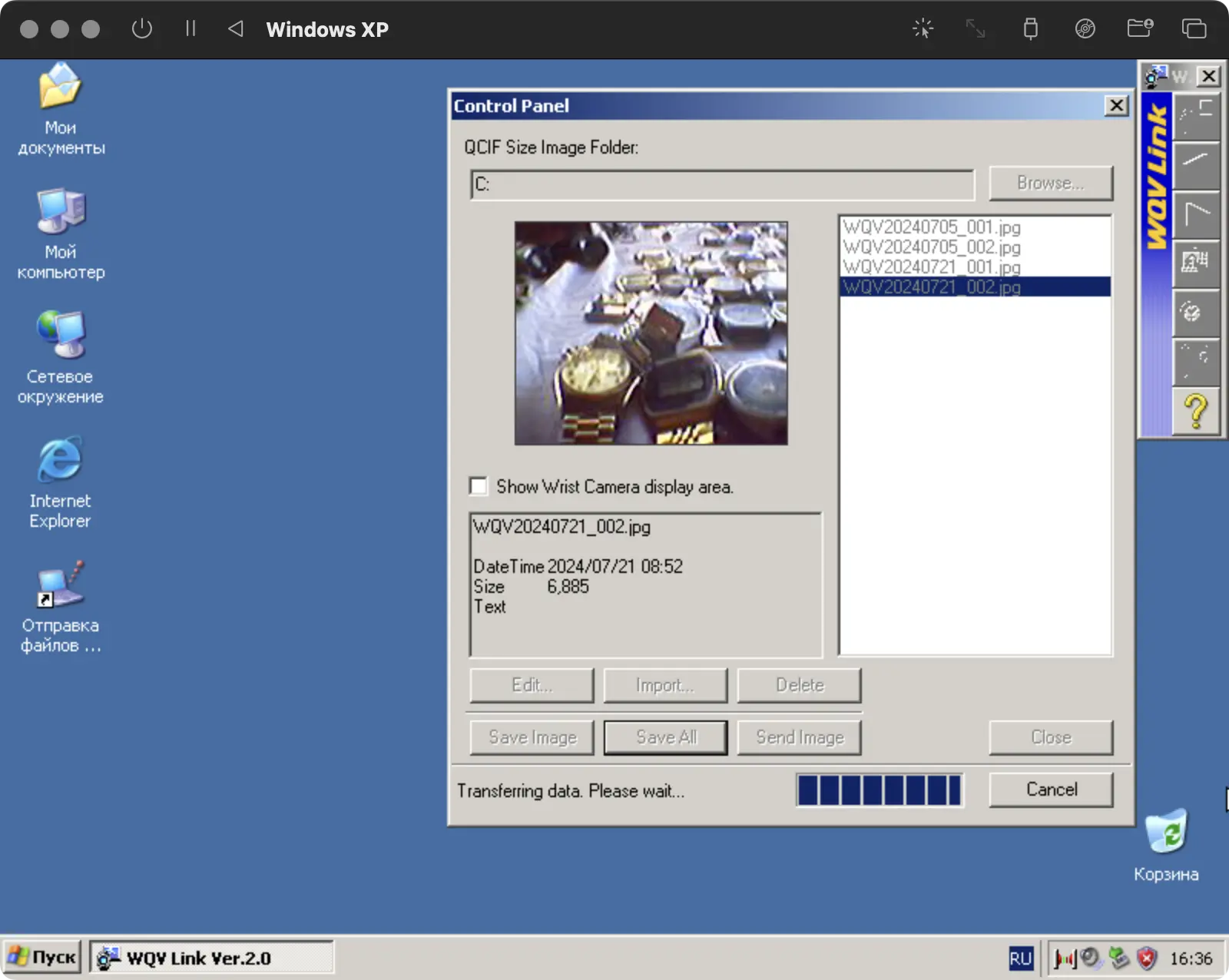

Ура! Дело было не в бобине! Наконец-то удалось соединить часы и «Виндоуз ЭксПи» внутри эмулятора. Я думал, что дело в том, что я взял неудачный дистрибутив, но оказалось, что виноват приёмопередатчик или, скорее всего, драйвер к нему.

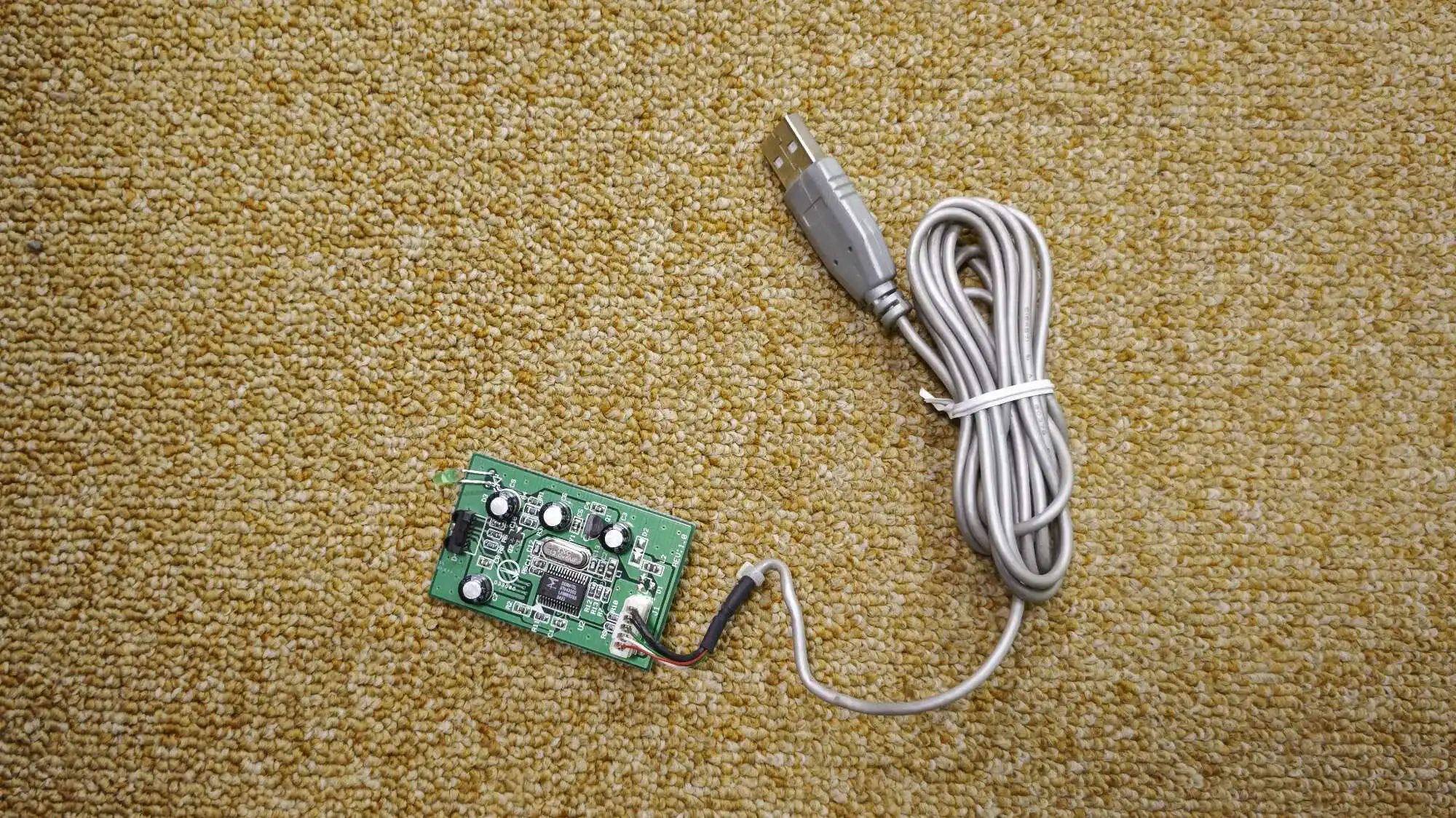

Чем-то ему не нравится внутри эмулятора UTM, — часы с ним не обнаруживались. К счастью, ко мне ехало другое устройство, можно полюбоваться на него на фото. Вообще у него был корпус, но он развалился буквально в руках и я его просто выкинул.

Хорошо, что купил тогда на всякий случай ещё и второе устройство. Что-то мало оказалось продавцов, у которых сохранились такие штуки в работоспособном состоянии, поэтому я купил всё что было на тот момент — все два лота.

Это инфракрасный приёмопередатчик компании SigmaTel. При подключении «Виндоуз» его сразу узнала и радостно поставила драйвер откуда-то из своих недр. Такое начало меня сразу приободрило и не зря — всё завелось с первой же попытки.

Окрылённый успехом с часами Casio WQV-3 (теперь я могу переписывать фотки на ноутбук с «Виндоуз ЭксПи»), вернулся к идее развернуть систему в эмуляторе на своём ноутбуке. Со времён, когда меня преследовала идея посмотреть на систему PERQ, у меня осталось впечатление, что скорость в этом случае будет низкая, лучше и не пытаться. Напомню, что у меня на ноуте процессор с совершенно другим набором команд и вместо виртуализации приходится использовать эмуляцию.

Но, во-первых, в тот раз я ставил достаточно свежую «Винду», а сейчас мне достаточно «ЭксПи», она менее требовательная, во-вторых, при обновлении UTM в списке изменений мелькнуло что-то про то, что он теперь умеет использовать «Розетту» — встроенный в «Макось» эмулятор процессоров интеловского семейства, скорость работы которого выше всяческих похвал.

Полный крах всех надежд, шесть букв, вторая «и»

В общем, решил дать шанс. Скорость работы оказалась отличной, ничего не тормозит и не зависает, а вот с часами — фиаско. Не работает. Сначала показалось, что дело в батарейке — какое-то время назад часы иногда жаловались на низкий заряд батареи и, временами, отказывались фотографировать и передавать фотографии.

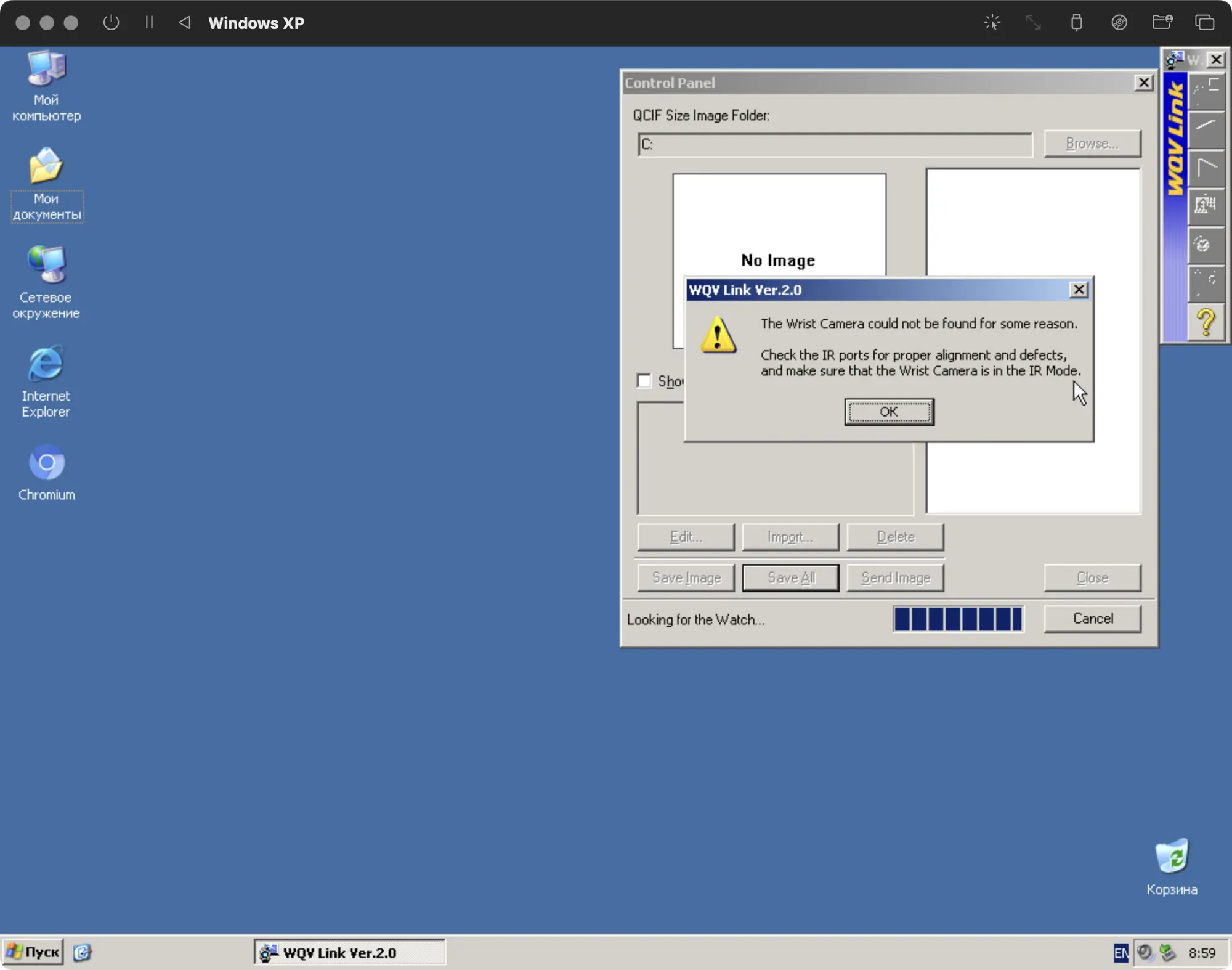

Батарейку я заменил, но ситуацию это не изменило — приложение после запуска сообщает, что часы оно не обнаружило. Грешу теперь на урезанный дистрибутив. Попробую найти и поставить полный. Если и тут меня будет ждать неуспех, придётся купить какой-нибудь сильно подержанный старенький ноутбук подешевле.

Боже мой, я прямо не верю! Успешно удалось переписать фотографии с часов! Спасибо одному из читателей, который каким-то чудом нашёл страничку на «Народе», где можно скачать драйвер, с которым всё, как по волшебству, заработало! Подошёл драйвер в архиве с названием Driver_XP_NT.rar.

В итоге, чтобы переписывать снимки с этих часов, необходимо следующее:

1. собственно часы;
2. программа Casio WQV Link 2;
3. компьютер или виртуалка с ОС, на которую эта программа поставится; я ставил Windows XP;
4. адаптер IrDA, на которые надо найти драйвера; на мой Ark3116T (PCIID: 18EC 3118) драйвера нашлись.

Подсоединяем адаптер IrDA к компьютеру, запускаем Casio WQV Link 2, открываем там контрольную панель, кнопкой сверху выбираем папку, в которую будут сохраняться картинки, кладём часы напротив адаптера, запускаем там передачу (Select → Select → IR Beam), нажимаем в контрольной панели «Save All».

После этого снимки можно посмотреть в указанной папке.

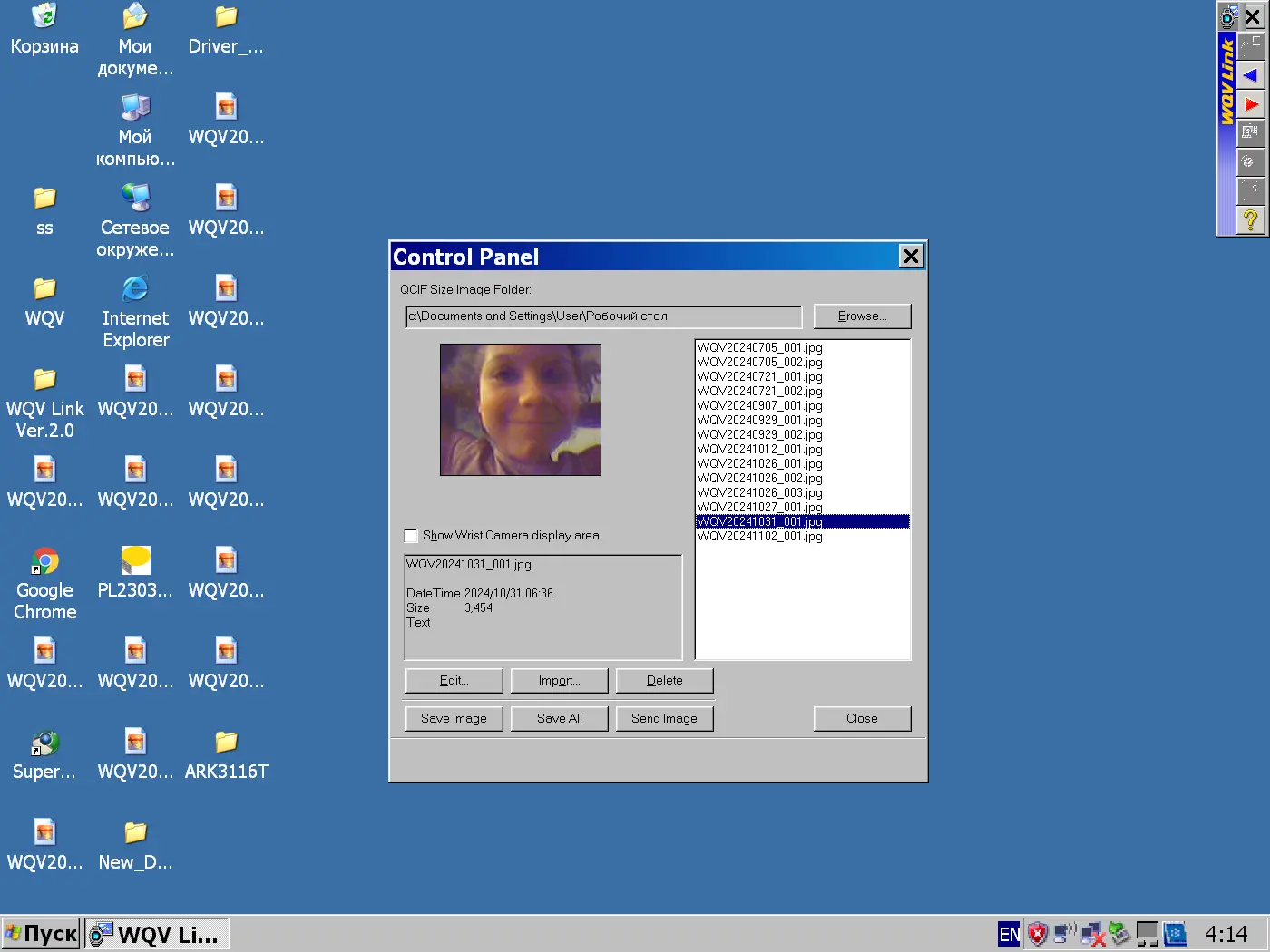

Успешно переписал фотографии с Casio WQV-3, в основном там фотографии предыдущих владельцев

Эпопея с Casio WQV-3 продолжается, видимо это надолго, пора тег заводить. Напомню, что я купил винтажные часы с фотокамерой, но есть сложность — снимки с них переписывать нужно специальной программой на компьютере, которая общается с часами через инфракрасный приёмопередатчик.

Необходимое оборудование я купил и даже нашёл на работе ноутбук с Windows XP, эта операционная система должна была подойти.

Попутно пришлось решить неожиданную проблему — оказывается корневые сертификаты, которые имеются у Windows XP настолько устарели, что сайты через HTTPS не открываются. Эта беда решается сторонней утилитой. Попутно пригодился браузер supermium — это сборка «Хромиума», которая поддерживает старые операционки.

После всех этих ухищрений жизнь начала налаживаться, но не очень-то. В китайских даташитах на чип утверждается, что драйвер где-то должен быть, но в реальности его нигде в интернете нет и различные универсальные инсталляторы драйверов про него тоже ничего не знают.

Идеи пока две. Во-первых, я заказал на «Авито» ещё один приёмопередатчик, на этот раз компании SigmaTel, во-вторых, можно попробовать поставить на ноутбук «Линукс», под него какой-то драйвер есть, поэтому может быть там меня будет ждать успех.

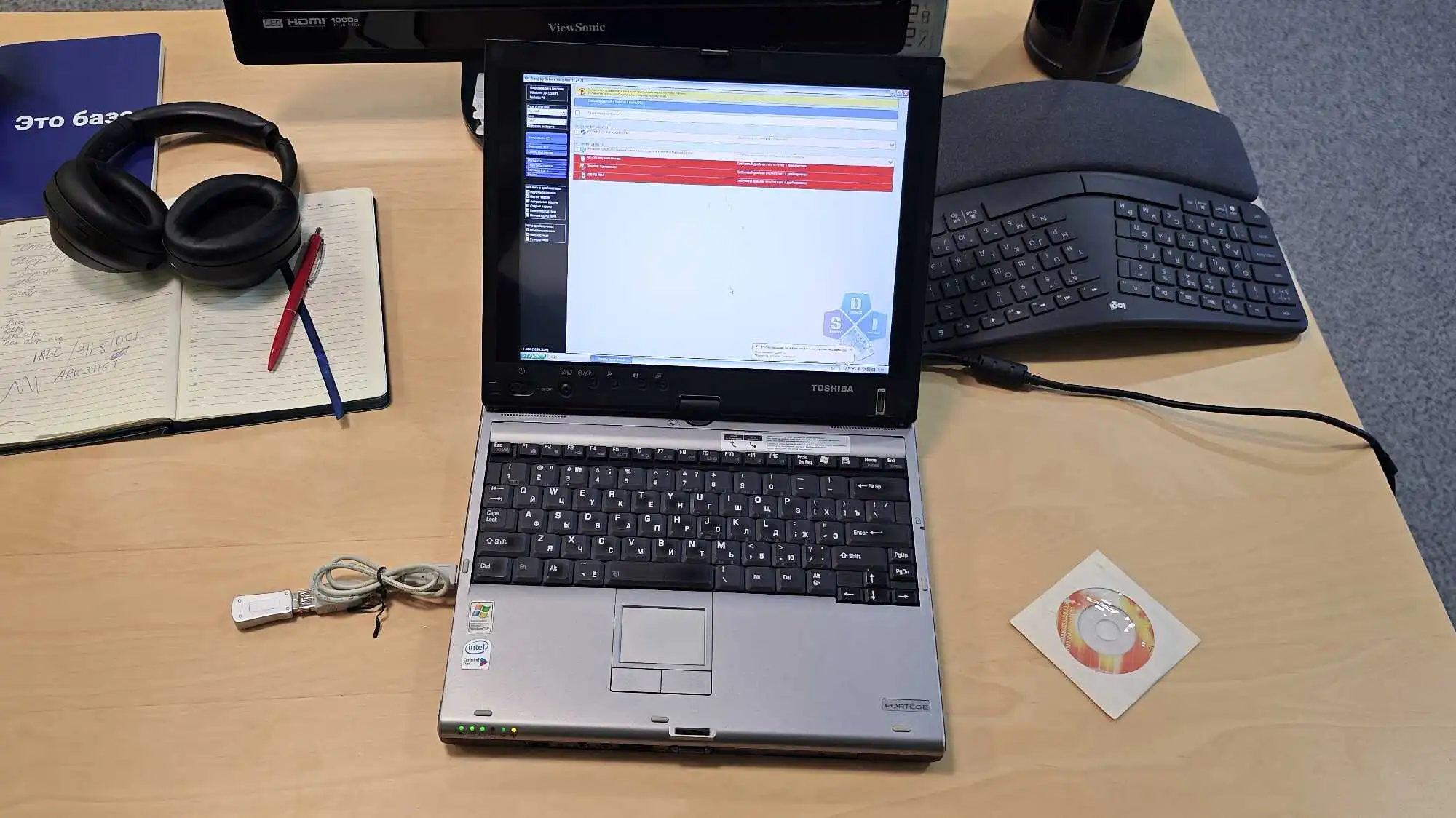

Ноутбук Toshiba Portege M400 с инфракрасным приёмопередатчиком Arkmicro ARK3116T

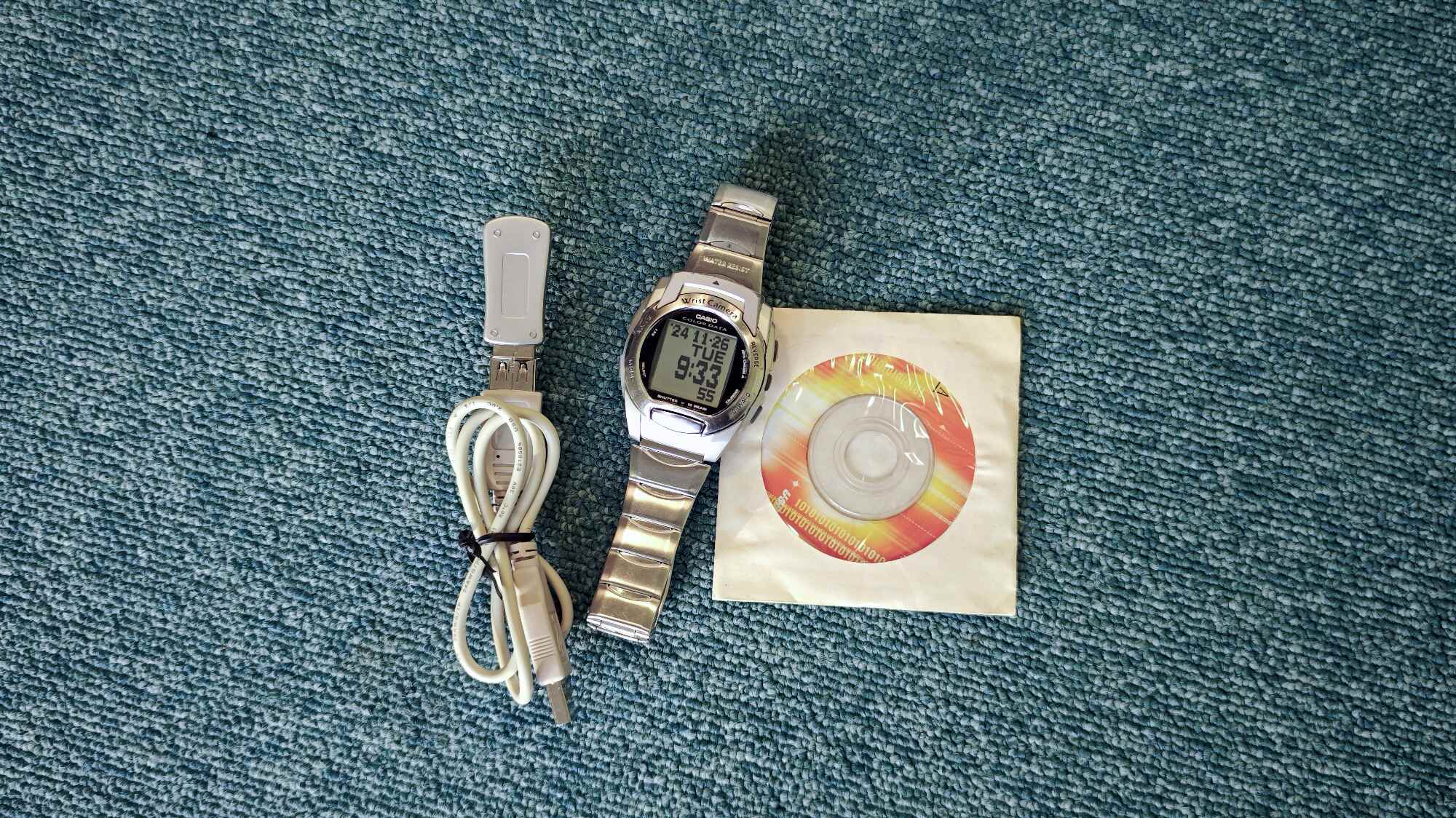

Недавно я купил Casio WQV-3. Это очень интересные часы из 2000-х — в этой линейке производитель впервые вставил камеру в свои часы. Достаточно редкая для России штука, но я не ожидал, что купить для них инфракрасный приёмник будет сложнее, чем само устройство.

Конечно, технология обмена через инфракрасный свет устарела. Несмотря на то, что в некоторых сотовых есть приёмопередатчик в этом диапазоне, реализацию файлового обмена через него в операционки уже не добавляют. Для компьютеров приёмопередатчики всё ещё производятся, но в небольших количествах и стоят они неадекватно.

Поэтому я решил поискать б/у. На «Авито» предложения есть, но покупка внезапно заняла много времени — я перебрал несколько продавцов, прежде чем нашёлся тот, кто мне его выслал. Думаю, остальные выставили лоты на продажу, но в действительности, когда пришло время отправлять, просто не нашли их у себя дома — не самый востребованный товар, наверняка предложения без спроса простаивали месяцами, а то и годами.

Теперь нужен третий компонент — компьютер с чем-нибудь, типа Windows XP. У меня дома где-то лежит баребон с четвёртым «Пентиумом», можно было бы на него, но я что-то пока его не нашёл. Не пользуюсь им уже лет 20, наверное.

К заметке, где я писал про камеру для «Флиппера», один из читателей прислал ссылку на часы «Casio WQV-1» начала 2000-х. Интересны они тем, что у них тоже есть камера, позволяющая делать чёрно-белые снимки в оттенках серого с разрешением 120×120.

Разумеется я загорелся их купить.

На «Ебее» их можно найти без проблем, но с пересылкой часов через границу сейчас большие проблемы. Без особой надежды я пошерстил «Авито» и оказалось, что, хотя первой модели часов там нет, зато лежит третья, которую я тут же себе купил и ношу уже несколько дней.

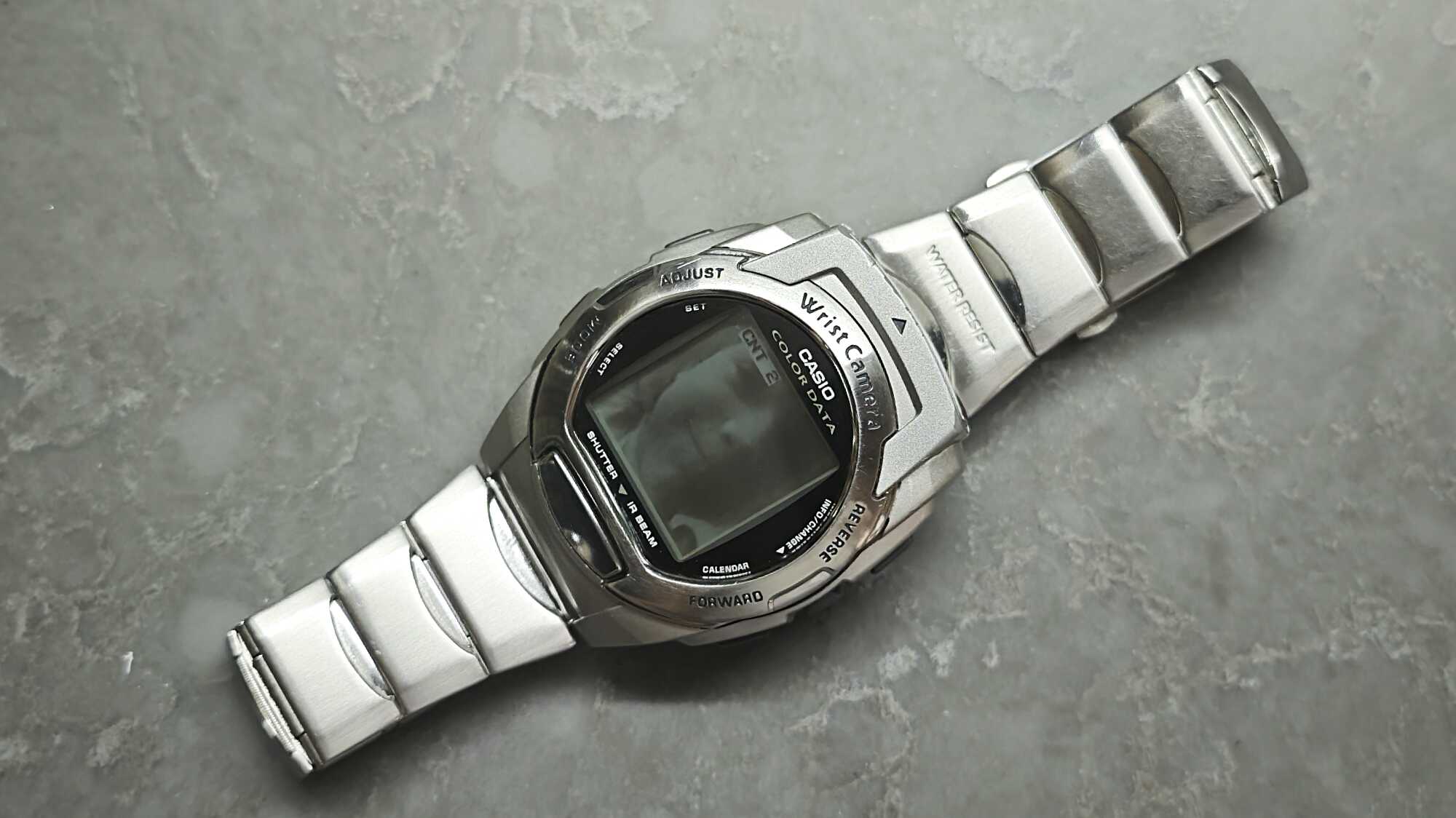

Оцените какой ретро-футуристичный дизайн! Как будто из второй части трилогии «Назад в будущее».

Всего в линейке таких часов было четыре модели с номерами «1», «2», «3» и, почему-то, «10». Третья модель, которую я и купил, отличается от первой внешним видом и другой камерой — цветной с разрешением 176×144. Правда экранчик цвет не показывает, да и снимок умещается не весь — при просмотре видно только центральную часть.

Конечно снимки хочется из часов как-то выковырять. Проблема в том, что с часами мне не досталось ни софта, ни касиовского инфракрасного адаптера, который найти — та ещё эпопея.

Под рукой, из того, что поддерживает инфракрасный обмен, у меня только «Флиппер». В принципе, если знать протокол, можно под него написать программу, которая списывала бы снимки на карточку, оттуда перекинуть на ноутбук — ноль проблем.

Описание протокола найти было нетрудно. Но позже оказалось, что в третьей модели «Касио» перешли на некий стандартный протокол передачи, а его описание я ещё даже не искал. Возможно, раз протокол стандартный, снимки можно получить как-то проще, посмотрим. Если нет, то придётся писать программу под «Флиппер».

Я немного посмотрел АПИ для работы с инфракрасником во «Флиппере» и, пока не забыл узнанное, сделаю заметки для себя.

Для передачи сигналов подойдёт одна из двух функций. Если повезёт это будет infrared_send, которая принимает команды в одном из стандартных кодеков, либо infrared_send_raw_ext, где придётся возиться с ручным кодированием битов.

Зависит от того, что за кодировка сигналов используется в этом самом «стандартном протоколе». Если это что-то из того, что умеет «Флиппер», дело упрощается, иначе надо будет выяснять тайминги, скорость передачи и прочие технические подробности.

Наименее очевидными были для меня тайминги. Я как-то не задумывался никогда как именно кодируются «нули» и «единицы» в передачах через инфракрасный порт. Оказывается «ноль» и «единица» имеют просто разные тайминги, то есть разное время на которое загорается светодиод.
