Можно подумать, что дочка наконец забросила 3д-принтер, поскольку я долго о нём ничего не писал. Это не так. Просто писать было не о чем.

А тут на днях у нас неудачно распечатался дракон и я решил написать об этом. Думаю, не очевидно, что модели не всегда печатаются нормально с первого раза.

Вообще, существуют разные причины неудачной печати, например, пластик может «повести» из-за изменения температуры, но я сталкивался пока только с одной — когда принтер печатает «спагетти» из-за отрыва модели от подложки.

Физика процесса очень проста — оторвавшаяся модель ездит вместе с печатающей головкой, пластик из которой, не попадая на нужно место, выдавливается прямо в воздух. К сожалению, я не знаю никакого способа гарантированно этого избежать, кажется его просто не существует.

Несмотря на то, что принтер у нас сам обнаруживает такие ситуации и останавливается, в конце многочасовой печати это мало помогает. Разве что «спагетти» будет короче.

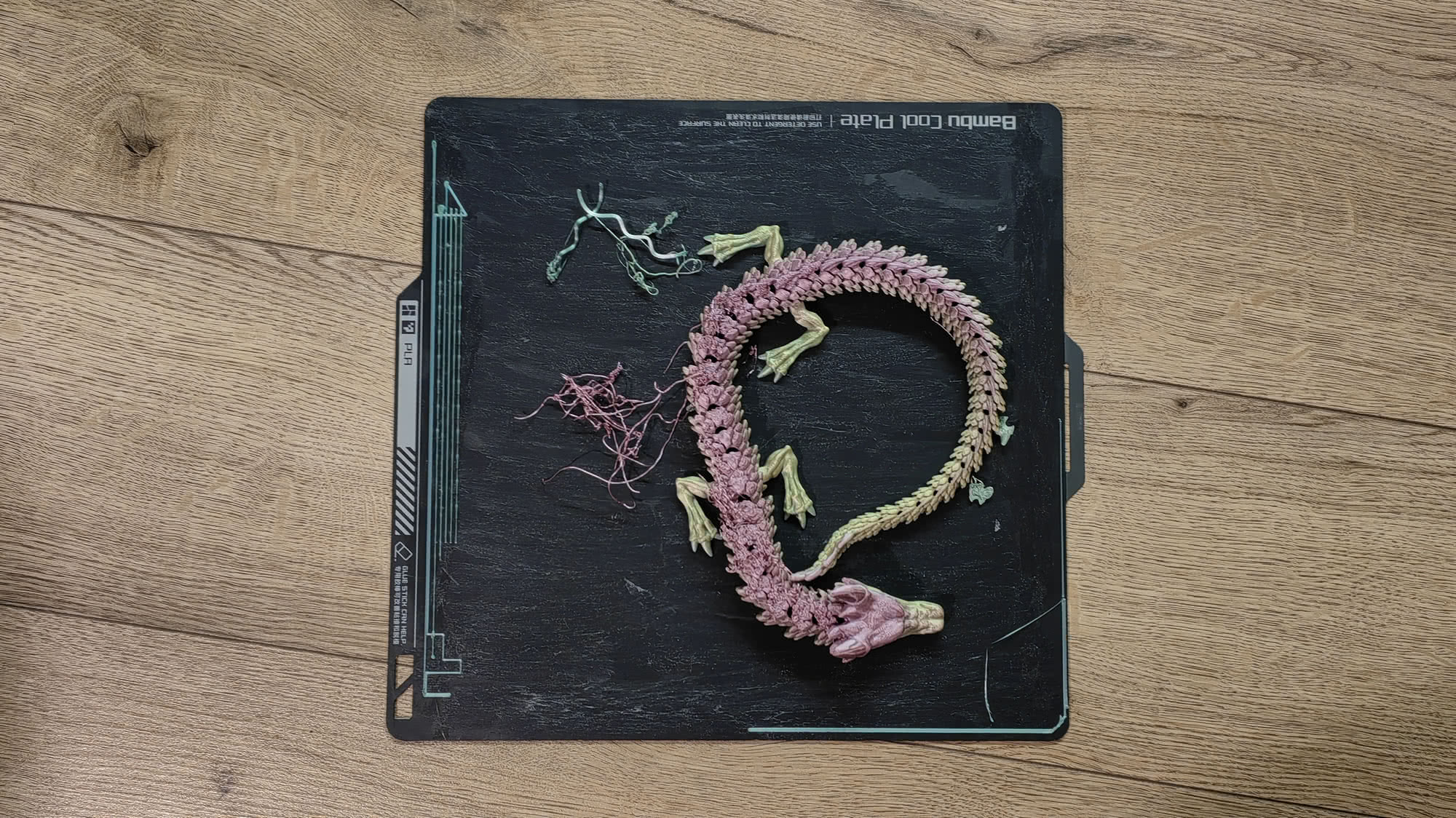

Дракон с браком — видны «спагетти», которые напечатались из-за отрыва части модели от подложки

Дочка в слезах прибежала со двора, где гоняла собаку своей лазерной указкой — указка предательски развалилась, вывалились и потерялись маленькие пластиковые кнопочки. Указку жалко, но осенью в грязи кнопочки уже не найдёшь, разумеется.

Решил попробовать напечатать новые кнопки, благо форма там несложная. Я совсем в этом неопытен, но даже для меня это было просто — замерил линейкой, нарисовал модель, повторил её с разной высотой и поставил на печать в двух экземплярах.

Лучше всех подошли самые короткие. Вставил, заклеил всё суперклеем, теперь не развалится!

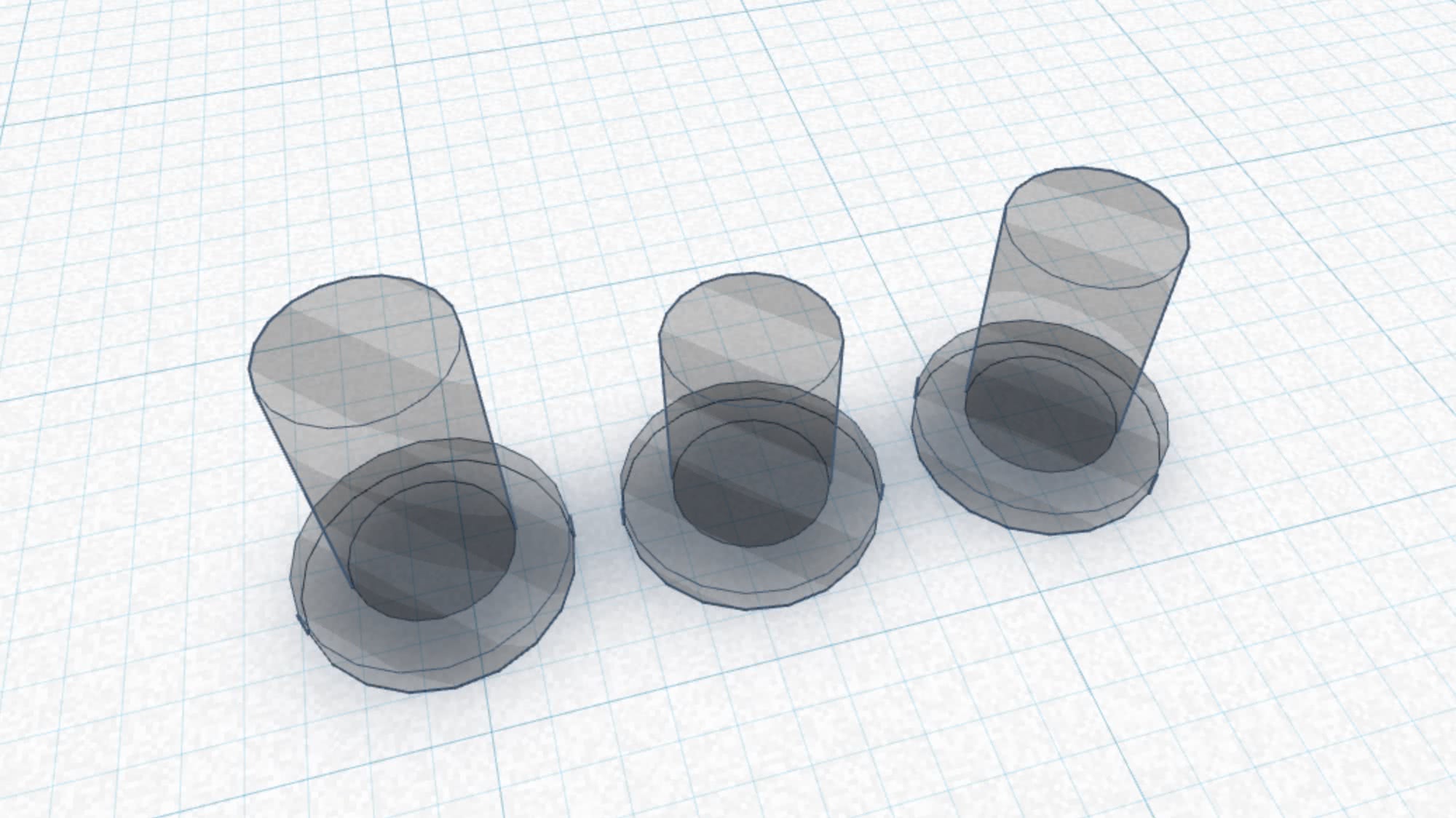

Три модели одной кнопки, нарисованные в приложении TinkerCAD

Для меня возможность вот так запросто напечатать деталь из пластика до сих пор выглядит как что-то из фантастических книжек про далёкое будущее, а возможность рисовать свои собственные предметы, хотя бы и такие несложные, приводит в совершенный восторг.

Интересно, когда я привыкну?

Закончили на днях читать книжку про Питера Пена и дочка решила нарисовать в 3Д крюк по мотивам. Если кто не читал или не помнит, в книжке есть капитан пиратов, у которого крюк вместо одной руки. В детстве это интригует, как я понимаю.

Интересно как быстро, в общем-то, она научилась собирать нужное из доступных в палитре примитивов. Села, раз-раз, уже готова модель для печати. Тут в качестве основы буквы «J» и «V», параллелепипед и молния, прикреплённая на конец крюка для остроты.

Капитан Крюк остался бы доволен скоростью изготовления

Как верно заметили в комментариях к заметке «Репликатор в каждый дом», где я рассуждал про домашнее применение 3д-принтера для печати всяких бытовых мелочей, модели для этого можно рисовать самостоятельно.

Правда не думаю, что этот способ подходит всем. Например, у меня нет никакого желания заниматься этим на постоянной основе, а значит и осваивать довольно сложные инструменты для 3д-моделирования.

Тем не менее, начальную версию одного из таких продуктов мы с дочкой как-то попробовали и нарисовали персонажа мультфильма «Время приключений» — Мятного лакея.

Банбан — персонаж одноимённой игры и мультсериала

В тот раз дочка скорее руководила, чем рисовала сама, а на днях мы сели за другую модель и нарисовали вместе Банбана — персонажа одноимённой игры и мультсериала. На этот раз мой вклад в получившееся был заметно меньше половины.

То, что я с этим вообще вожусь, заслуга исключительно дочкина, вопреки прогнозам читателей, что она бросит 3д-принтер через неделю-другую, ей эта тема зашла, — у неё вообще всегда всё было хорошо с пространственным мышлением, и ей хочется научиться рисовать собственные модели. Видимо в голове сидит какая-то идея, требующая воплощения, а когда такое случается, она готова горы свернуть.

Пока ей требуется довольно много помощи, так как читает она ещё недостаточно хорошо, да и программ разнообразных мало видела, так что мне в незнакомом интерфейсе разбираться проще на пару порядков. Но, думаю, не за горами время, когда я в этом почти не буду участвовать.

У нас дома зафиксировано первое практическое использование собственного 3д-принтера.

У дочки в очередном проекте не хватило прутика, чтобы сделать ворот, поэтому мы с линейкой сделали простую модельку в виде макаронины и напечатали её в трёх вариантах с шагом внутреннего диаметра в миллиметр. Одна из них встала, как влитая.

Дочкина инсталляция, в чём сюжет я не знаю, честно сказать

Кто купил дерьмовый пластик, а вчера ковырялся в принтере до полуночи, тот я.

Дочка вчера попросить поставить на печать аксолотля ещё и из  синего пластика. Из синего у нас только здоровая килограммовая катушка пластика PLA компании «НИТ», которую я повесил сзади, как недавно научился делать.

Ничего беды не предвещало, но в один момент я обнаружил, что принтер водит жалом по воздуху, а пластик не поступает. Оказалось, пруток застрял внутри механизма подачи, причём так крепко, что вытянуть его не получалось, я попробовал рукой, но при усилии он просто растягивался и не выходил.

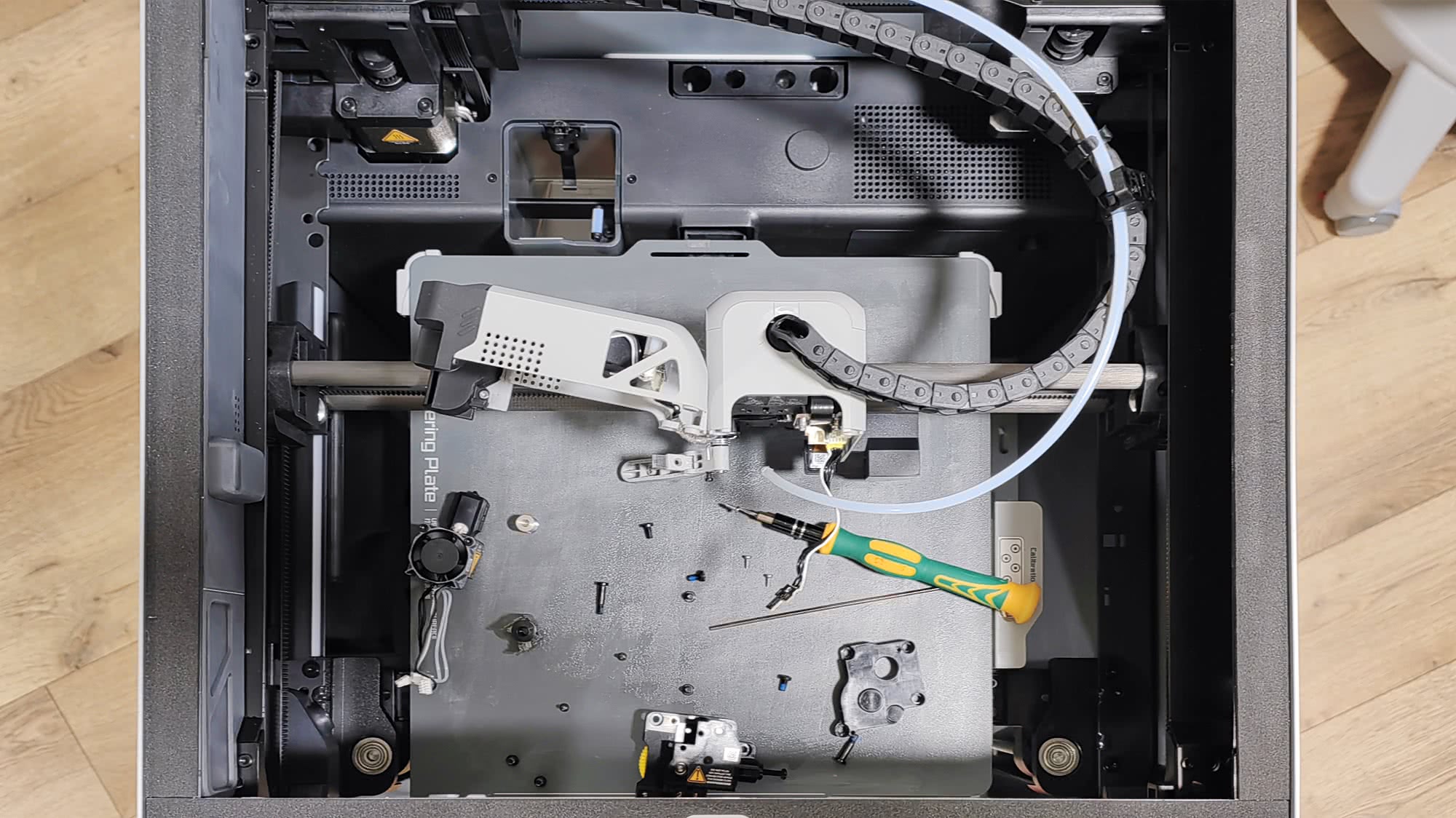

ЗД-принтер в разборе: разобран механизм, где находится головка и механизм подачи

Хотел было отложить до утра, но дочка так умоляюще смотрела, что пришлось засучить рукава и разобрать весь блок, где находится печатающая головка и механизм подачи. Голову снял и прочистил без проблем, а с механизмом подачи пришлось повозиться — там очень много деталей, в первую сборку обратно у меня остались четыре лишних винтика, пришлось всё перебрать ещё раз.

Ремонтопригодность у принтера очень высокая, но с первого раза не всегда очевидно что как снимается, если придётся делать это во второй раз (не хотелось бы), думаю, управлюсь уже минут за двадцать, вчера же ушло несколько часов.

Хотел утром сфотографировать причину беды, — разлохмаченный кусочек пластика, который застрял внутри, но куда-то положил его вчера и не нашёл, когда проснулся. Судя по его состоянию, в один момент механизм подачи на головке не смог эффективно протянуть пруток пластика через всю систему, колёсики сорвались и стали лохматить пластик, а получившаяся мохра всё закупорила.

Теперь раздумываю — выкинуть этот пластик или попытаться перемотать его на катушку поуже, чтобы использовать верхний механизм подачи, — там свои моторы есть, опасность повторения ситуации гораздо ниже.

Продолжаем осваивать с дочкой 3д-принтер.

Сверху нашего принтера есть специальный магазин, куда можно загрузить до четырёх катушек с пластиком. К сожалению, подходят не любые катушки — встречаются более широкие, чем могут туда нормально поместиться (я купил две такие по незнанию) или самодельные катушки из картона, у меня такая тоже есть — пластик на таких стоит дешевле.

Я такие катушки просто проворачивал руками, поскольку колёсики магазина не справляются, но понимал, что есть способ лучше — сзади есть ещё одно крепление, куда явно можно повесить без проблем что угодно. Я им пользоваться не умел, и бог здоровья одному из читателей, который дал ссылку на инструкцию.

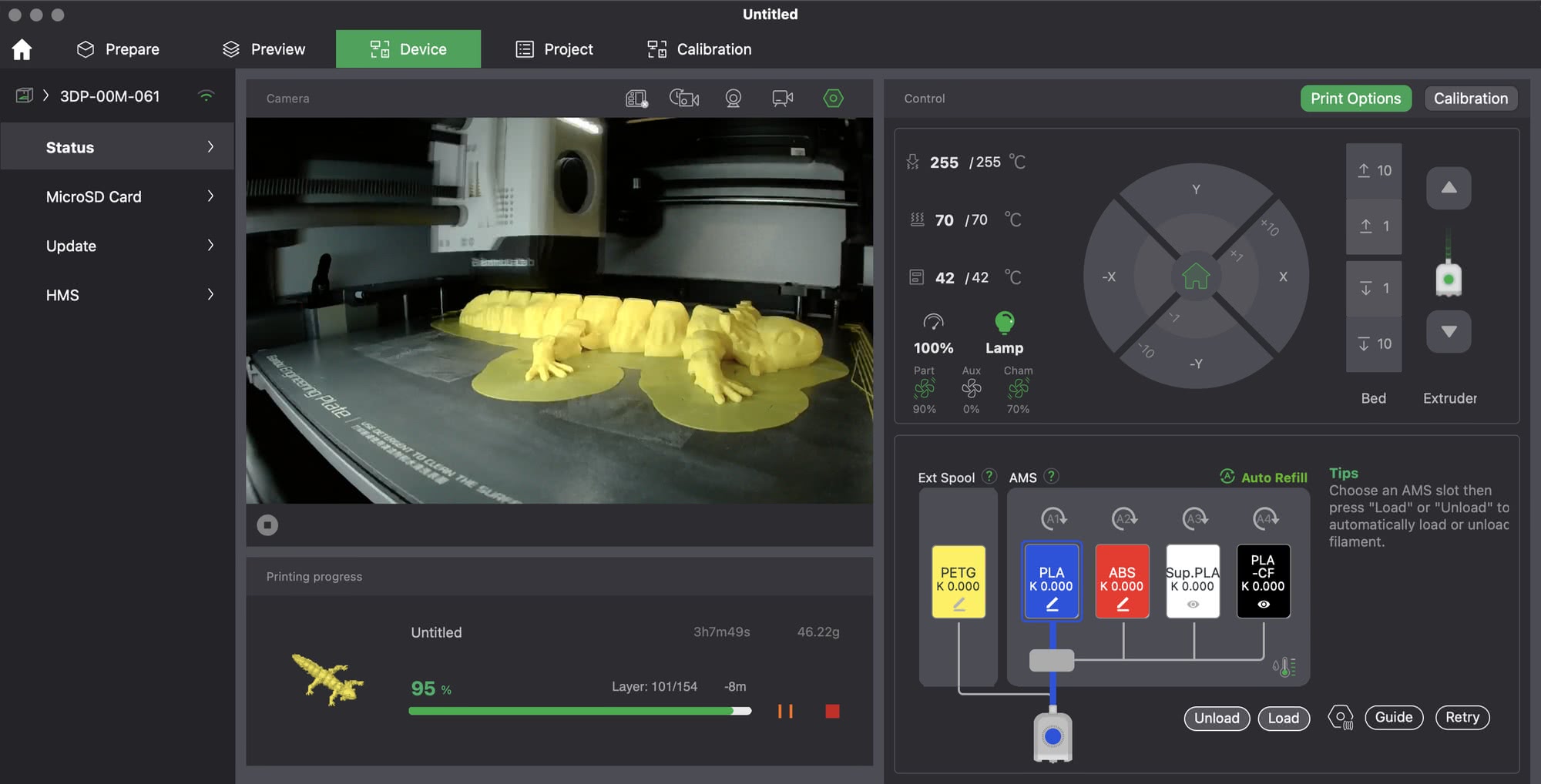

Печатаем гибкого аксолотля из дешманского пластика PETG на картонной катушке

Всё оказалось несложно, утром попробовал, — вешаешь пластик, отсоединяешь трубку от магазина и просовываешь в неё пруток до успеха, пока принтер его не зацепит и не выдавит пластик через сопло.

Уже напечатал таким способом первую модель — дочке очень понравился гибкий аксолотль, мы его уже вторым цветом печатаем. На картинке, кстати, софтина почему неправильно показывает источник пластика, при этом у принтера на табло всё правильно, видимо какой-то рассинхрон случился.

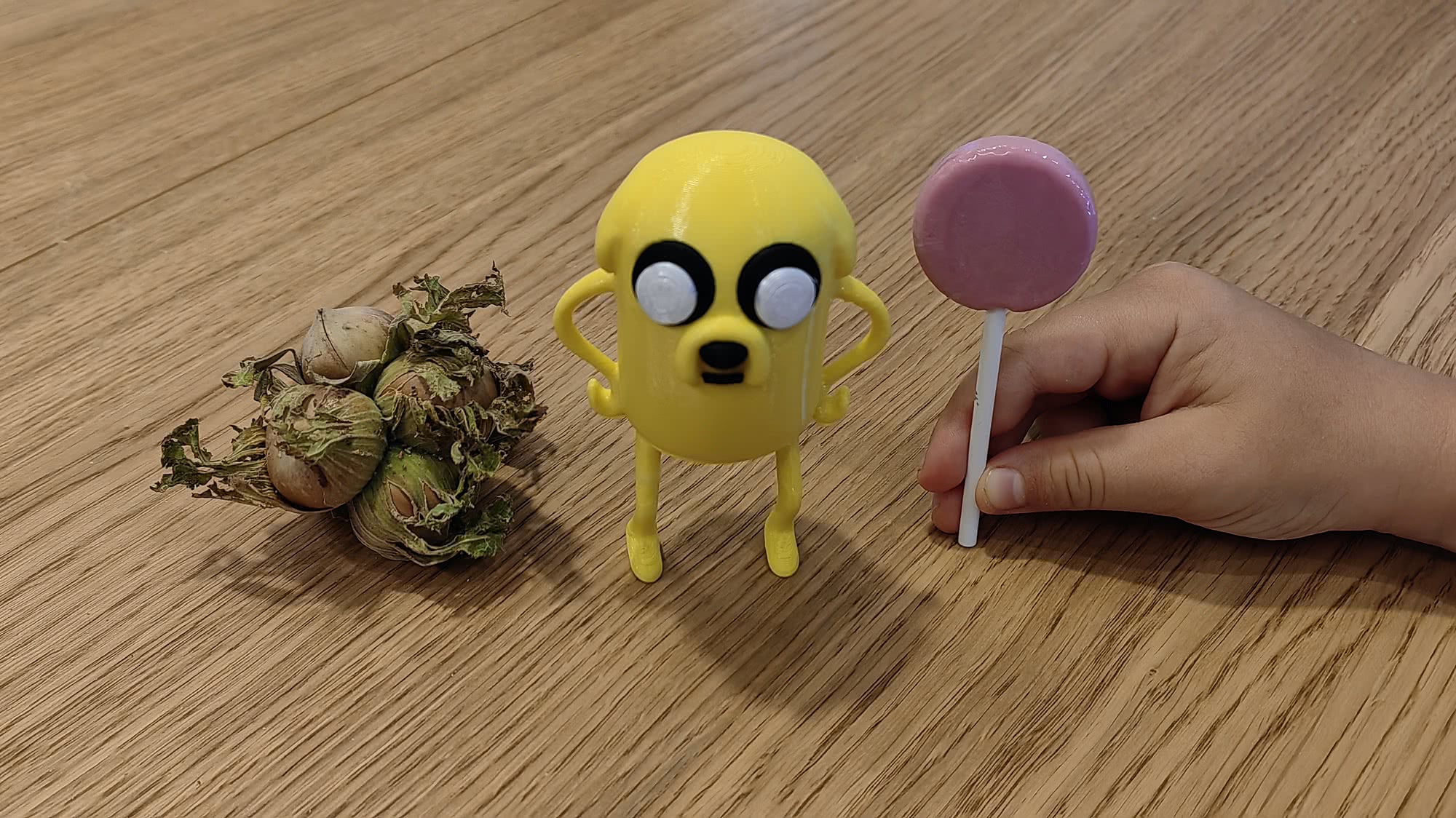

Джейк из мультсериала «Время приключений», леденец и орехи для масштаба

Уже несколько человек спросили какая получается стоимость 3д-печати. В принципе, это довольно дёшево. Давайте посмотрим на конкретном примере — фигурке Джейка из мультсериала «Время приключений», которую мы распечатали сегодня утром.

В ней восемь элементов, которые совокупно печатались немногим больше часа, с учётом всей возни. Печаталось всё отдельно, что увеличивает количество ручных манипуляций.

Жёлтая основа — пластик PETG, максимально дешёвый — 700 рублей за килограмм, он у меня на картонной катушке, так что приходится проворачивать его руками, зато дёшево. Купил у соседа по двору, который занимается производством своего пластика. Его ушло около 25 грамм — корпус внутри заполнен очень слабо, там сеточная структура.

Чёрные элементы (части глаз, нос и рот) — шедший в комплекте брендовый пластик Bambu PLA-CF, около 3,5 тысяч за килограмм, тут его понадобилось несколько граммов.

Два белых глаза — пластик Bambu Support for PLA, опять же шедший с принтером. Вообще это пластик поддержки, но другого белого пластика у меня нет, поэтому я использовал его, поставив плотность побольше. Стоимость — около четырёх тысяч за килограмм, расход — несколько граммов.

Если примерно прикинуть цену пластика (с учётом сброса отходов), получится что-то около ста рублей за всё.

Нарисовали с дочкой первую трёхмерную модель. Дочка больше руководила, правда, но зато очень активно. Поставили на печать, посмотрим что выйдет. У меня есть сомнения — для поддержки я выбрал тот же пластик, что и для основы, ещё так не делал, непонятно как его потом отдирать.

Наша почти первая модель — Мятный лакей из «Времени приключений»

Чисто формально, первая наша модель — красная шайба. Была идея этим на сегодня и ограничиться, но аппетит приходит во время еды. Так что дорисовали шайбе руки и ноги.

Как я уже писал, дочка фанат «Времени приключений», сначала ей полюбился комикс, а теперь поглощает и сам сериал. Вот эта шайба с руками и ногами, персонаж оттуда — Мятный лакей.
Печатаем красным пластиком, дальше в планах раскрасить его акриловыми маркерами.

Добавлено позднее: бонус, для тех, кто читает меня напрямую на сайте. Модель напечатана, пластик поддержки удалили кусачками, оказалось несложно. Дочка раскрасила Мятного лакея и теперь шьёт ему штаны.

Дочка сказала, что Мятный лакей ещё голый, так что тут версия с цензурой

На блоге «Флэш Потрошитель» увидел ссылку на любопытный проект — движок Alternativa3D (есть небольшая демострационная версия, нещадно отъедающая память).

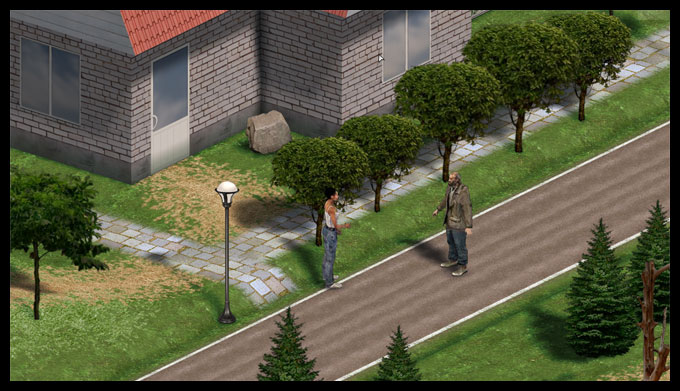

Alternativa3D — движок для MMORPG Alternative, который сделан на Flash9. В демонстрационной версии представлен небольшой кусок ланшафта с дорогами, травой, деревьями и домом. Всё это можно вращать, менять угол обзора. Скорость очень приличная — я попробовал игру на второй домашней машине, очень слабенькой (Pentium III-1.1GHz, 512Mb, GeForce3 Ti200), ниже 25 fps не опускается. Основные характеристики движка:

• Трёхмерная геометрия и 3D-спрайты. Здания и ландшафт выполняются в “честном” 3D, объекты со сложной геометрией — в виде спрайтов, в т.ч. многофазных.
• Система освещения, включающая направленные и точечные источники света. Изменение времени суток, рассеянный и солнечный свет, автоматическое затенение в углах, динамические тени, включая тени от спрайтов.
• Настраиваемое качество текстур и освещения (при отсутствии аппаратной поддержки 3D-графики во Flash это особенно важно).
• Низкая нагрузка на процессор (исключая моменты изменения освещения и вращения камеры, что происходит нечасто и не критично для игры).
  У создателей игры большие планы:

В одиночку или сообща игроки строят финансовые империи, делают политическую карьеру, создают криминальные группы, плетут интриги в борьбе за влияние и территорию, продают и покупают, организуют бизнес, просто работают и общаются.

Играющие имеют возможность перемещаться по виртуальному миру, взаимодействовать друг с другом: общаться, драться, обмениваться предметами, покупать и продавать их; арендовать и покупать недвижимость, развивать собственные навыки и физические данные, организовываться в группы для достижения общих целей.

Любопытно будет взглянуть.
