Распайка дата-кабеля iPhone

Распайка дата-кабеля iPhone (22.58КиБ)

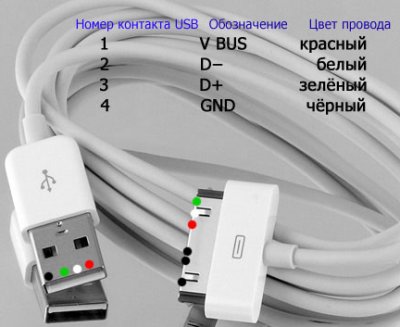

Может кому-то, как мне сегодня, придётся паять оторвавшийся разъём дата-кабеля iPhone. Мне схема распайки пригодилась, сохраню себе.

Комментарии 20

kalvado.livejournal.com № 1
Ну если — то просто про запас: http://pinouts.ru/PortableDevices/ipod_pinout.shtml
и вообще приятный сайт, там очень много есть про разводку всяких кабелей
Евгений Степанищев (bolknote.ru) автор № 2
Не, мне бы попроще. Какой провод на одном конце куда ведёт на другом. Где какие сигналы мне не интересны :)
Павел № 5
Спасибо за помощь!
Но конкретно на моем шнуре (штатном шел вместе с телефоном 4S) зеленный и белый переставлен, т.е на usb:
черный; белый; зеленный; красный;
на другом конце:
черный; красный; зеленный; белый
LEONTIY № 9
Cпасибо помог ваш рисунок с распиновкой дата кабеля от iphon 4s Не надо бежать в магазин покупать и тратить средства экономия от 750 до 1500 рублей, если дома есть паяльник олово и канифоль или паяльная кислота и руки не криво заточены
Николай Владивосток № 12
Спасибо за схемку, очень помогло при восстановлении usb разьёма шнура Ipad2, всё заработало!!!
Игорь № 17
Комментарий для Андрей:

Распиновка правильная (на цвета можно не обращать внимания). Цвет — это всего лишь ориентир, что бы понять какой конкретный контакт USB идет к какому конкретному контакту на штекере.
Неклауд № 20
Что же они, i-шнурки, такие хрупкие и короткие? Племяш купил новый (со мной не советовался), в замен родному, прослужил ещё меньше.
Переделал или доработал ему шнурок — взял от «старой» юзб-мышки кабель со штекером (длина,гибкость,сечение получше любого дата-шнурка к смартам и огрызкам) и распаял концы на i-штекер . Получился супер i-шнурок, дёшево и сердито, провода более качественные, гибкие, сечение больше, длиньше, надёжно … цена вопроса 0 коп
